Ручной шлифовальный станок для вставок PCD

TXMC является производителем ручных шлифовальных станков для пластин из PCD, специализируясь на заточных станках, универсальных заточных станках и прецизионных станках. Благодаря независимым исследованиям и разработкам компания TXMC разработала более шестидесяти типов оборудования для перезаточки инструментов. Обслуживая более пятидесяти стран, она является ведущим мировым производителем в отрасли.

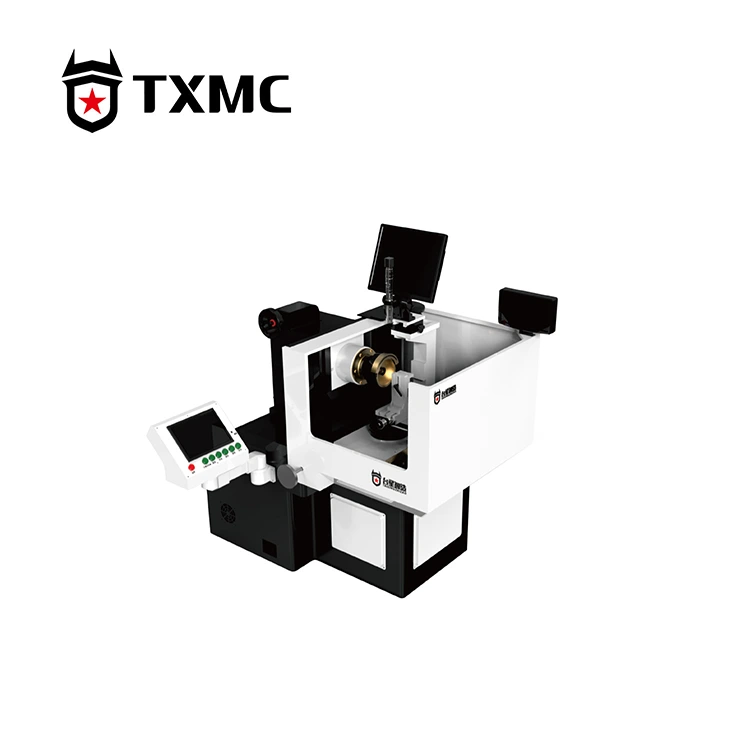

Модель: TX-M6

Отправить запрос

Описание продукта

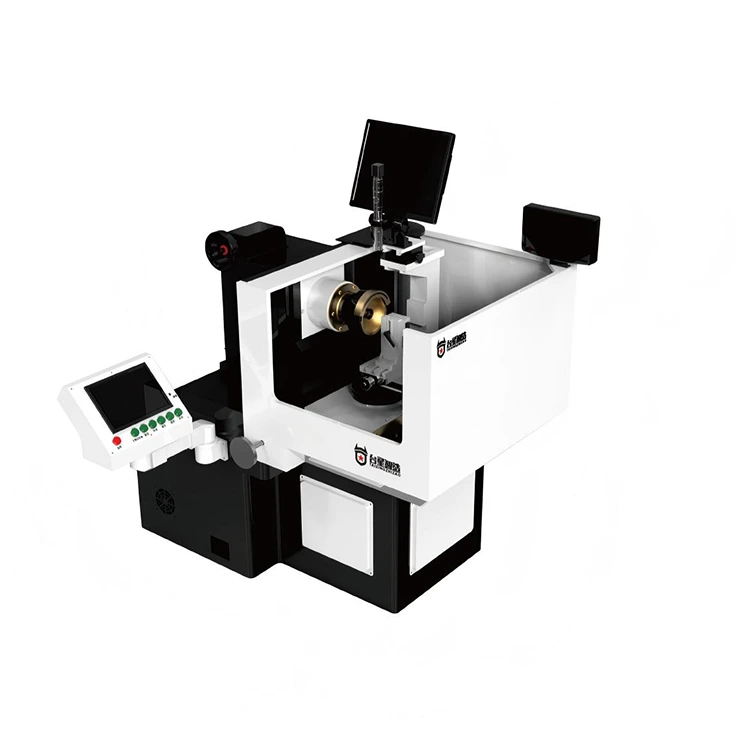

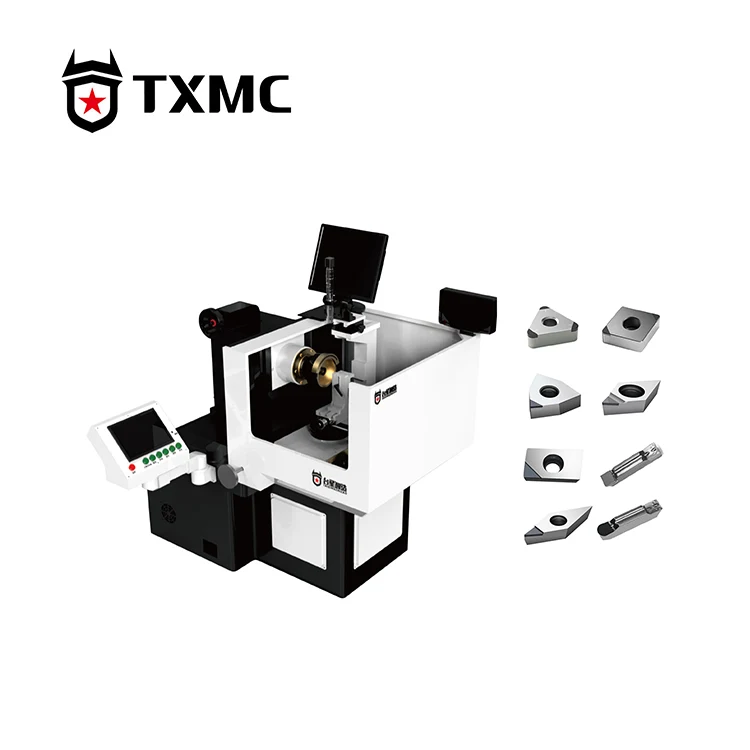

Надежный ручной шлифовальный станок для вставок из PCD TX-M6 также является ручным прецизионным шлифовальным станком, предназначенным для высокоточной обработки инструментов из PCD, CBN и твердосплавных инструментов. Он сочетает в себе точность машины, жесткость конструкции, простоту эксплуатации и эффективность производства. Инновационная машина оснащена интеллектуальной ПЗС-камерой, позволяющей произвольно планировать разметку угла радиуса (R). Он объединяет практические функции, такие как измерение угла и сравнение параллельных линий, быстро адаптируясь к потребностям обработки нестандартными инструментами.

Корпус машины изготовлен из цельного куска высококачественного литья и имеет устойчивую к давлению конструкцию. Обработка естественным старением повышает стабильность и уменьшает деформацию, сохраняя при этом превосходную точность. Использование импортных линейных и угловых энкодеров повышает точность. Независимо созданная операционная система также позволяет клиентам программировать машину по мере необходимости, что делает ее более удобной и эффективной.

Manual PCD Inserts Grinding Machine

Параметр продукции

Путешествие по оси X	300 мм	Путешествие по оси C	±110°
Точность повторного позиционирования по оси X	0,01 мм	Точность повторного позиционирования по оси C	0,01°
Джомей по оси Y	100 мм (ручной)	Метод торможения оси C	Дисковый тормоз активирован
Точность повторного позиционирования по оси Y	0,002 мм	Крепеж по оси X	65 мм
Максимальная скорость перемещения по двум осям	300 мм/с	Крепление Прямолинейность оси X	0,01 мм
Угол перемещения шпинделя	От -5°до 25°(ручной)	Крепление, ось Y	65 мм
Метод вращения шпинделя	электрический шпиндель	Прямолинейность оси Y	0,01 мм
Мощность шпинделя	3кВт	Диапазон визуального изображения	R0,05-R10 (регулируемый)
Скорость шпинделя	6000 об/мин	Измерение	120120180см
Внутренний диаметр шлифовального круга	40 мм	Вес машины	1800 сомов
внешний диаметр шлифовального круга	Φ100-Φ200 мм	Метод охлаждения	Водяное охлаждение

Manual PCD Inserts Grinding Machine

Дополнительные аксессуары

Ручной станок для шлифования вставок из PCD также может быть оснащен другими принадлежностями, такими как станок для снятия отрицательной фаски из CBN, блок шлифования круглых стержней и приспособление для снятия отрицательной фаски. Прилагаемый принудительный рукавный фильтр емкостью 60 литров имеет специальную конструкцию фильтрации, обеспечивающую чрезвычайно высокую точность фильтрации. Благодаря подходящему расположению уплотнительных колец он может обеспечить 100% герметичность, полностью отвечая различным требованиям обработки.
