Шлифовальный станок с ЧПУ для периферийных пластин

Являясь одним из ведущих отечественных производителей шлифовальных станков с ЧПУ для периферийных пластин, компания TXMC имеет штаб-квартиру в Вэньлине, провинция Чжэцзян. Обладая более чем 20-летним опытом работы в области инструментов, она управляет всей цепочкой от исследований и разработок до торговли, обслуживая 128 стран. Ассортимент ее продукции включает прецизионные шлифовальные станки для сверл, метчиков, токарных инструментов и периферийных устройств, и TXMC надеется на то, чтобы вместе с вами создавать будущую ценность.
Модель: TX-SE400

Отправить запрос

Описание продукта

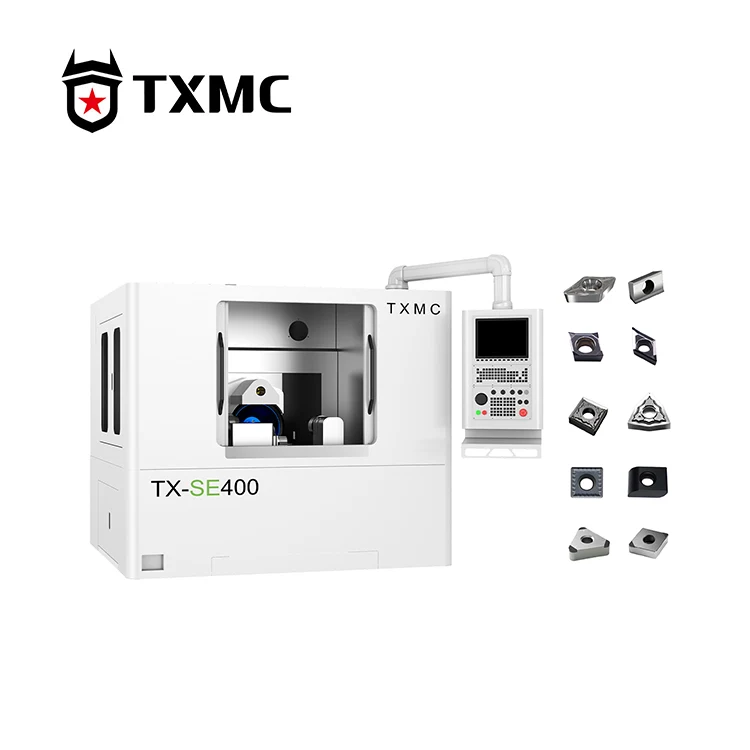

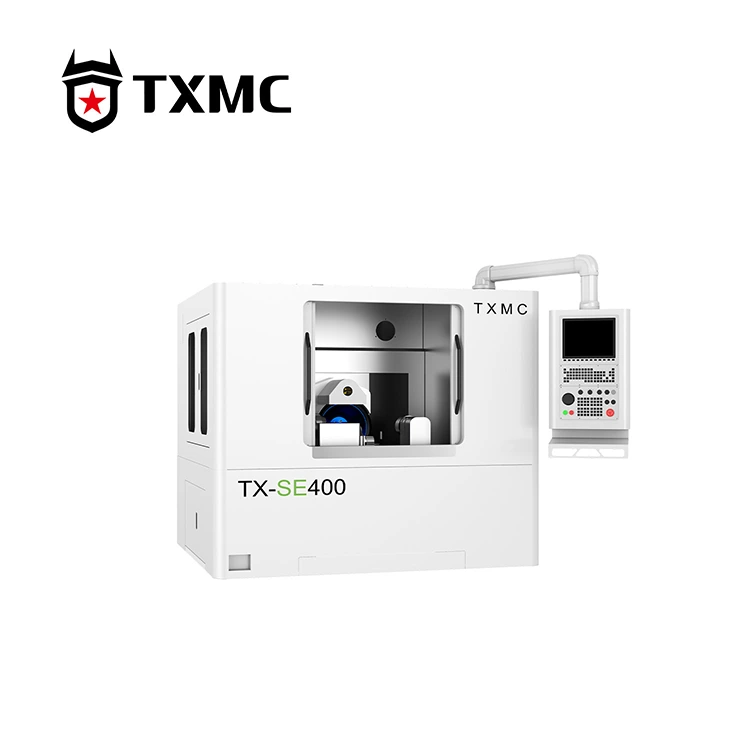

Станок для шлифования периферийных пластин TX-SE400 с ЧПУ марки TXMC — это специализированный станок для шлифования периферийных кромок сменных пластин. Он не только позволяет снимать фаски с одной стороны, но и открывает инновационные возможности нестандартного шлифования пластин. Для шлифования сложных кривых и эвольвент настройки обработки можно выполнить одним щелчком мыши путем импорта чертежей.

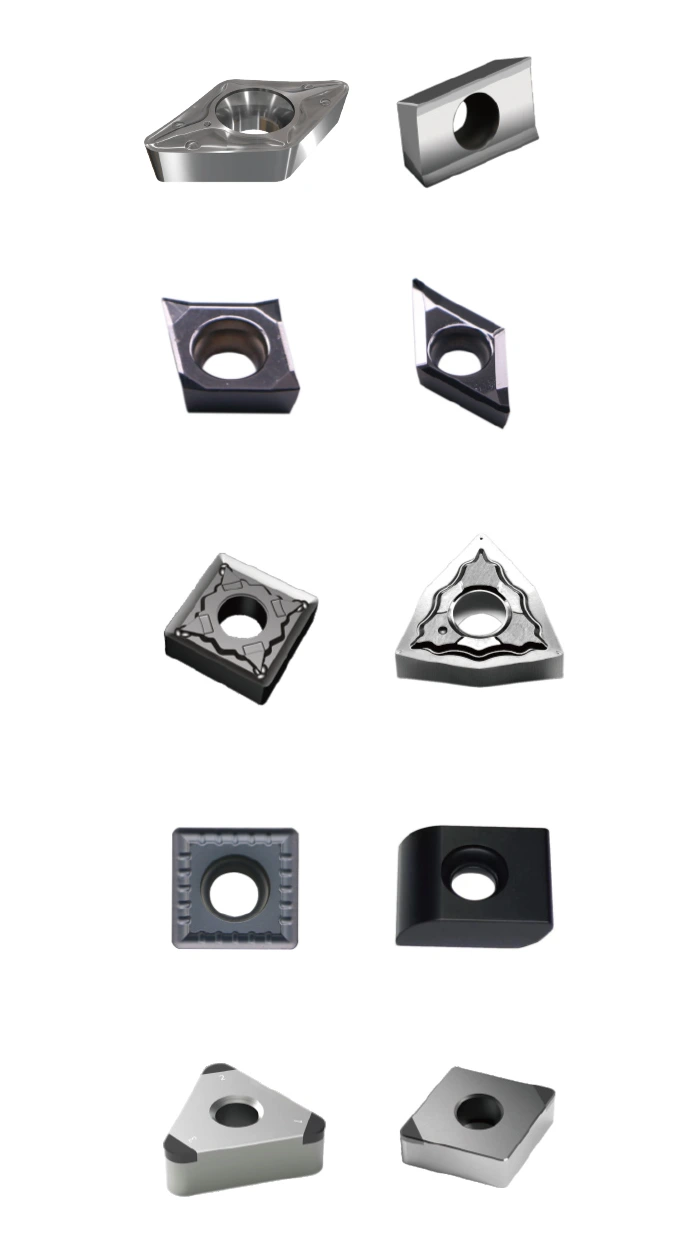

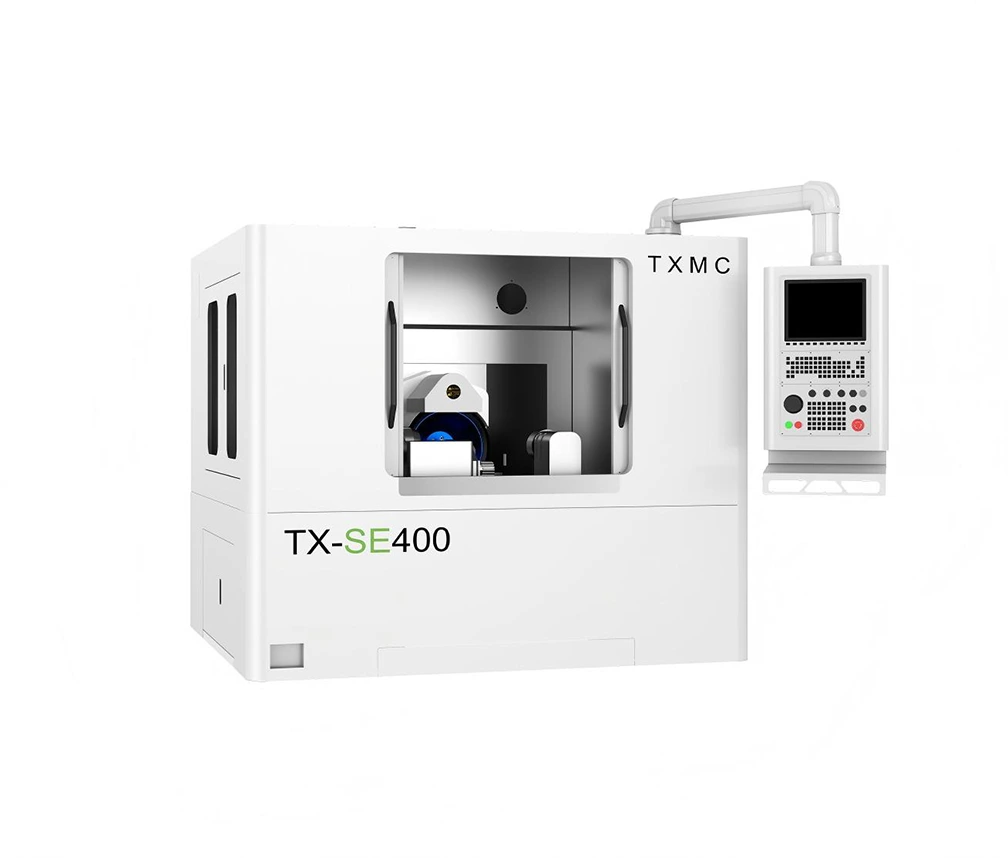

CNC Peripheral Inserts Grinding Machine

Параметр продукции

Минимальная вписанная окружность пластины	2,8 мм	Максимальная скорость вращения оси B	360°/с
Максимально описанная окружность пластины	40 мм	Точность позиционирования по оси B	0,005°
Диаметр шлифовального круга	400 мм	Точность повторного позиционирования по оси B	0,002°
Максимальная скорость шпинделя	2000 об/мин	Диапазон вращения оси C	-90°~ +28°
Мощность двигателя шпинделя	5,5 кВт	Максимальная скорость вращения оси C	150°/с
Путешествие по оси X	100 мм	Точность позиционирования оси C	6 угловых секунд
Максимальная скорость перемещения по оси X	10000 мм/мин	Максимальная толщина зажима	25 мм
Точность позиционирования по оси X	0,002 мм	Давление зажима	500~9000Н
Точность повторного позиционирования по оси X	0,001 мм	Давление сжатого воздуха	0,6 МПа
Джомей по оси Y	200 мм	Режим настройки	Онлайн-корректировка
Максимальная скорость перемещения по оси Y	10000 мм/мин	Общая электрическая мощность	30 кВА
Точность позиционирования по оси Y	0,002 мм	Вес машины	4000 кг
Точность повторного позиционирования по оси Y	0,001 мм	Размеры	230х195х195см

CNC Peripheral Inserts Grinding Machine

Узнать больше

Станок для шлифования периферийных пластин с ЧПУ имеет чрезвычайно выгодную конфигурацию. По осям X и Y используются высокоточные роликовые направляющие HIWIN с линейными двигателями Akribis, по оси B используется двигатель с прямым приводом DD запатентованной конструкции, а по оси C используется поворотный стол с червячной передачей и угловым энкодером с временной сеткой для достижения повторяемой точности 6 угловых секунд. Общая конструкция обеспечивает минимальный шум, низкие колебания крутящего момента, чрезвычайно высокую жесткость и длительную работу без технического обслуживания. Синхронный электрический шпиндель мощностью 5,5 кВт с высоким крутящим моментом использует непрерывное управление крутящим моментом, обеспечивая превосходную жесткость, виброустойчивость и долговечность, что приводит к увеличению силы резания и более тихой работе. Он оснащен датчиком KEYENCE, который позволяет правильно измерять размеры внешней окружности пластины и макрокомпенсировать центр, обеспечивая согласованность размеров вписанной окружности и угла зазора.
