Вставки с ЧПУ для обработки круглого лезвия на шлифовальном станке

Китайский завод TXMC уже давно специализируется на производстве круглых лезвий для шлифования вставок с ЧПУ и инструментов для перезаточки инструментов. Благодаря профессиональной команде исследований и разработок и строгому контролю качества мы предоставляем стабильные, точные и эффективные инструментальные решения по всей стране. Наше оборудование успешно применяется в таких отраслях, как производство металлоизделий и автомобилестроение, и заслужило прочную репутацию благодаря технологическим инновациям и мастерству.
Модель: TX-MD400 ПЛЮС

Отправить запрос

Описание продукта

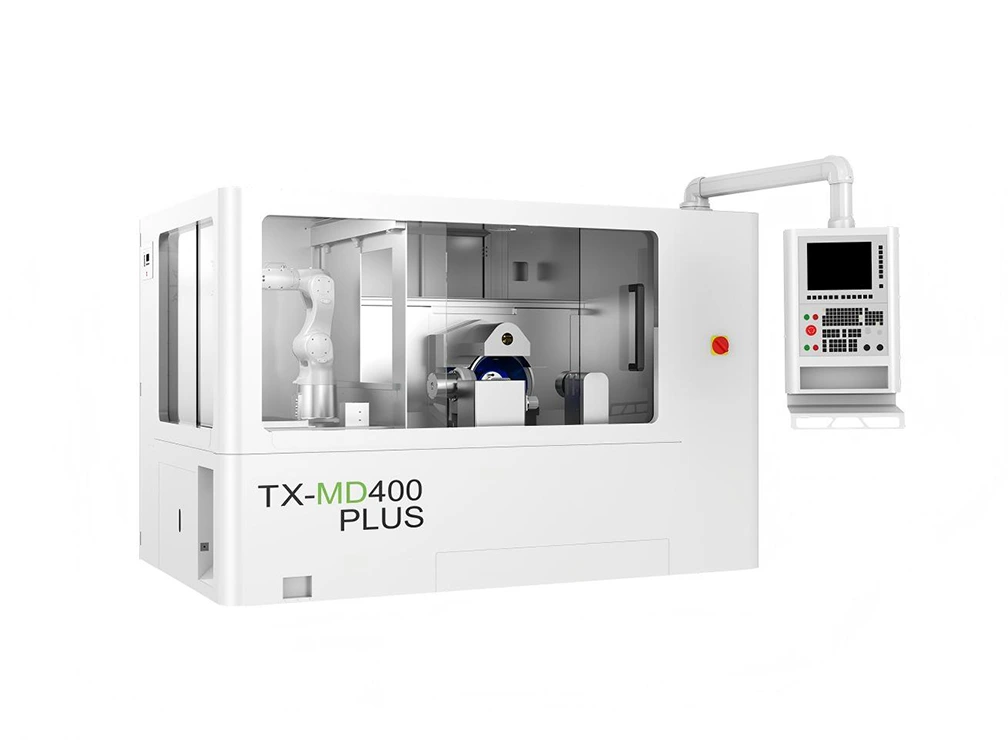

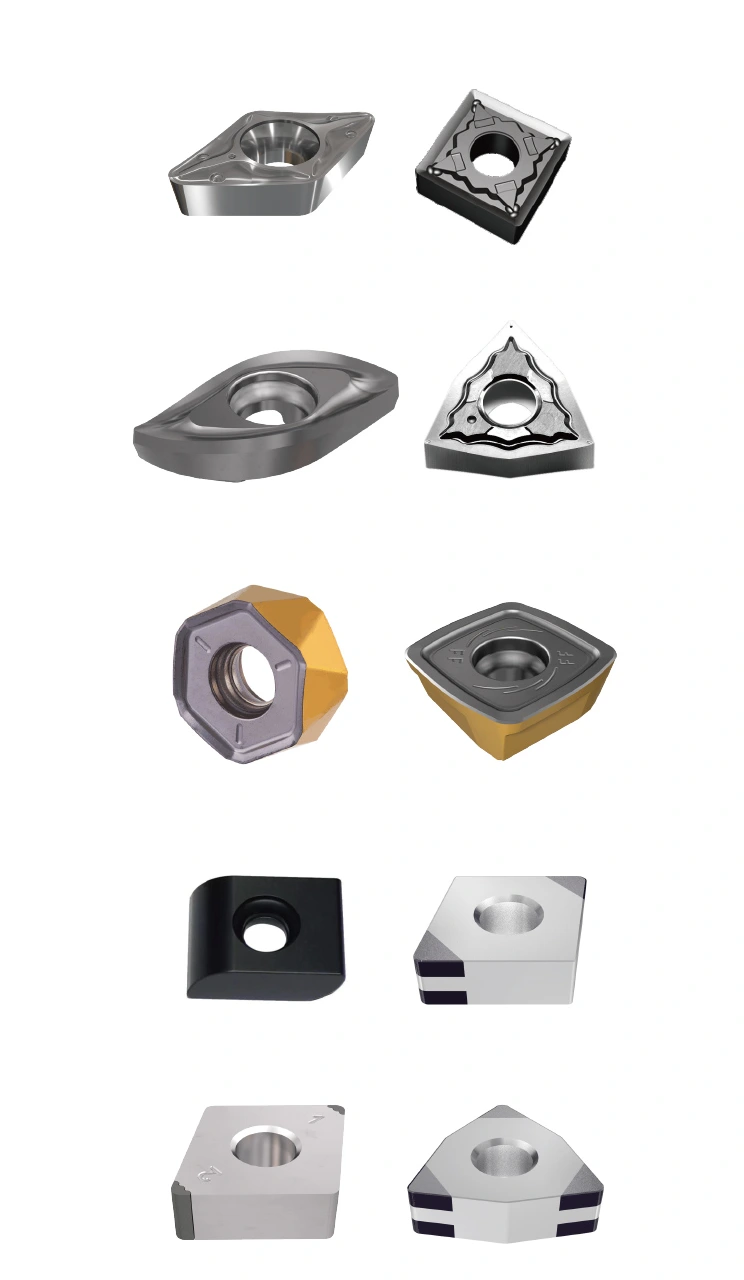

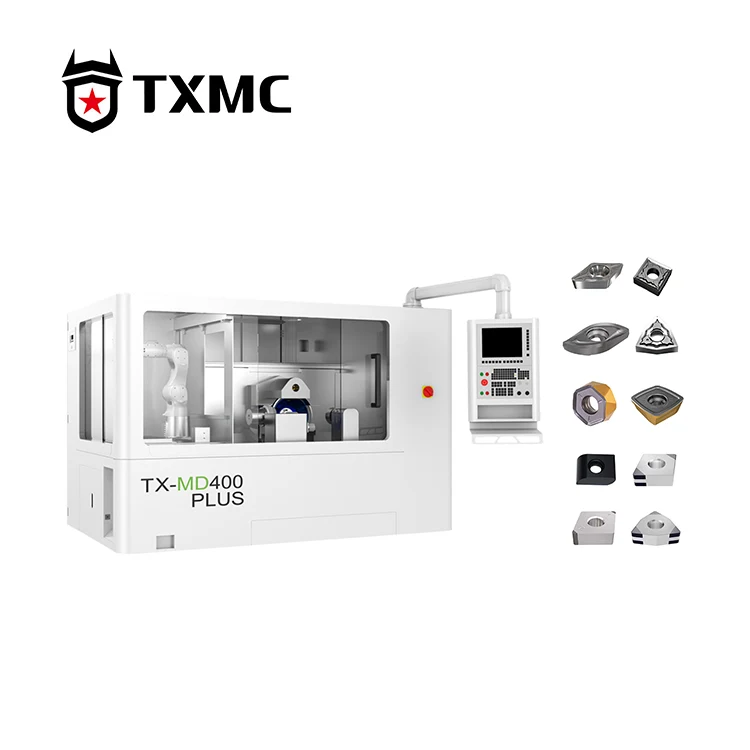

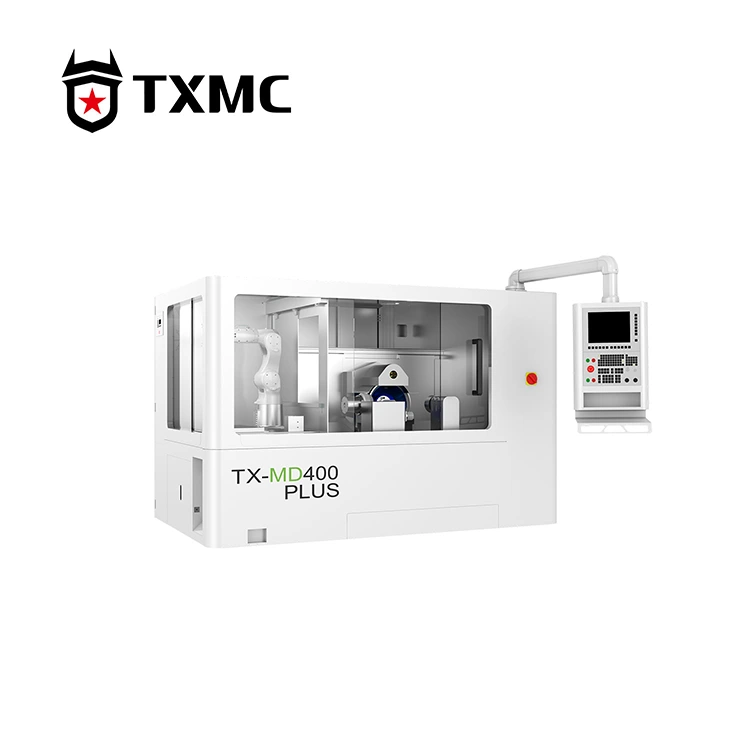

Круглое лезвие TX-MD400 PLUS для обработки вставок с ЧПУ марки TXMC разработано специально для шлифования сменных пластин и может выполнять двустороннюю фаску за одну установку. Станок обладает уникальными нестандартными возможностями шлифования пластин, которые позволяют быстро настраивать параметры обработки сложных кривых, эвольвент и других специфических задач шлифования путем простого импорта чертежей. Он также имеет базу данных со спецификациями для всех пластин стандарта ISO, что позволяет операторам легко выполнять обработку пластин, вводя соответствующие параметры в зависимости от потребностей процесса.

Water Cooled Model Automatic Cutters Grinding Machine

Параметр продукции

Минимальная вписанная окружность пластины	2,8 мм	Максимальная скорость вращения оси B	360°/с
Максимально описанная окружность пластины	40 мм	B-axis positioning accuracy	0,005°
Диаметр шлифовального круга	400 мм	Точность повторного позиционирования по оси B	0,002°
Максимальная скорость шпинделя	2000 об/мин	C-axis rotation range	-90°~ +28°
Мощность двигателя шпинделя	12кВт	Максимальная скорость вращения оси C	150°/с
Путешествие по оси X	160 мм	Точность позиционирования оси C	6 угловых секунд
Максимальная скорость перемещения по оси X	10000 мм/мин	Максимальная толщина зажима	25 мм
Точность позиционирования по оси X	0,002 мм	Давление зажима	500~9000N
Точность повторного позиционирования по оси X	0,001 мм	Давление сжатого воздуха	0,6 МПа
Джомей по оси Y	580 мм	Режим настройки	Онлайн-корректировка
Y-axis maximum moving speed	10000 мм/мин	Total electrical power	30 кВА
Точность позиционирования по оси Y	0,002 мм	Вес машины	6000 сомов
Точность повторного позиционирования по оси Y	0,001 мм	Размеры	295x190x211см

Water Cooled Model Automatic Cutters Grinding Machine

Узнать больше

Шлифовальный станок с ЧПУ для обработки круглых лезвий имеет улучшенную конфигурацию сердечника. По осям X и Y используются высокоточные роликовые направляющие THK с линейными двигателями Akribis, а по осям B и C используются двигатели с прямым приводом DD с запатентованной конструкцией, которая обеспечивает низкий уровень шума, малые колебания крутящего момента и сверхвысокую жесткость, что обеспечивает длительную эксплуатацию без технического обслуживания. Что касается мощности, он оснащен тайваньским синхронным электрическим шпинделем мощностью 12 кВт, который обеспечивает жесткость, ударопрочность и долговечность за счет постоянного контроля крутящего момента, что приводит к увеличению силы шлифования и более тихой работе. Он использует датчики KEYENCE для точного измерения внешней окружности режущего инструмента и макрокомпенсации центра для точных размеров внутренней окружности. Корпус машины изготовлен из серого чугуна марки HT300, который структурно стабилен и не легко деформируется после естественного старения, а также обладает отличной ударопрочностью.
